                          КАТАЛОГ   ПРОДУКЦИИ                              стартовая C.Hilzinger-Thum

Тип

Typ А66

Резиновый контактный вал -гладкая поверхность, алюминиевая оправка

Применение:  предварительное и нормальное шлифование; сухая и влажная шлифовка на  ручных и автоматических машинах и роботах; используется также как ходовой или поворотный ролик.

Подходит для применения с тяжелыми лентами грубого зерна, также для лент типа "J" и "X".

Покрытие устойчиво к воздействию масел и кислот.

Внешний диаметр: 50-500 мм

Ширина: 10-250 мм

Твердость: 25°-90° A по Шору (от очень мягкого до очень твердого)

Форма: 1-9

Typ А77

Резиновый контактный вал - поверхность с желобками, алюминиевая оправка

Применение:  от нормального до обдирочного шлифования; высокий съем материала; сухая и влажная шлифовка на  автоматических машинах и роботах; используется также как ходовой или поворотный ролик.

Благодаря желобкам вал работает более агрессивно.

Рекомендуется применять шлифовальные ленты типа "X".

Покрытие устойчиво к воздействию масел и кислот.

Внешний диаметр: 50-500 мм

Ширина: 10-250 мм

Твердость: 25°-90° A по Шору (от очень мягкого до очень твердого)

Форма: 1-9

Typ А8 Plastidur

Контактный вал - PU- гладкая поверхность, алюминиевая оправка

Применение:  для очень сложных шлифовальных и обдирочных работ; от нормального до обдирочного шлифования; сухая и влажная шлифовка на  автоматических машинах и роботах.

Вал устойчив к истиранию и воздействию масел и кислот. Срок службы значительно дольше резиновых валов.

Подходит для работы с лентами грубого зерна, типа "J" и "X".

Внешний диаметр: 50-500 мм

Ширина: 10-300 мм

Твердость: 65°A-средняя, 80°A- твердая, 95°A- очень твердая по Шору

Форма: 1-9

Typ А11 Plastidur

Контактный вал - PU- поверхность с желобками, алюминиевая оправка

Применение:  для очень сложных шлифовальных и обдирочных работ; от нормального до обдирочного шлифования; сухая и влажная шлифовка на  автоматических машинах и роботах.

Вал устойчив к истиранию и воздействию масел и кислот. Срок службы значительно дольше резиновых валов.

Благодаря желобкам вал работает более агрессивно.

Подходит для работы с лентами грубого и среднего зерна, типа "X".

Внешний диаметр: 50-500 мм

Ширина: 10-300 мм

Твердость: 65°A-средняя, 80°A- твердая, 95°A- очень твердая по Шору

Форма: 1-9

Typ А9 Plastflex

Контактный вал - пеноматериал- гладкая поверхность, алюминиевая оправка

Применение:  для сильноскругленных, спрофилированных деталей, арматуры, подков; тонкое, чистовое и контурное шлифование; сухая и влажная шлифовка на  ручных и автоматических машинах и роботах.

Эластичный вал из пеноматериала устойчив к воздействию масел и кислот. Обеспечивает точный прижим.

Подходит для работы с лентами типа "J".

Внешний диаметр: 100-450 мм

Ширина: 20-200 мм

Твердость: мягкая и средняя

Высота покрытия: 20мм

Форма: 1-9

Typ А90 Plastflex

Контактный вал - пеноматериал- поверхность с желобками, алюминиевая оправка

Применение:  для сильноскругленных, спрофилированных деталей, арматуры, подков; тонкое, чистовое и контурное шлифование; сухая и влажная шлифовка на  ручных и автоматических машинах и роботах.

Эластичный вал из пеноматериала устойчив к воздействию масел и кислот. Обеспечивает точный прижим.

Подходит для работы с лентами типа "J".

Внешний диаметр: 100-450 мм

Ширина: 20-200 мм

Твердость: мягкая и средняя

Высота покрытия: 20мм

Форма: 1-9

Typ А10 Plastflex

Контактный вал - пеноматериал- гладкая поверхность, алюминиевая оправка

Применение:  для сильноскругленных, спрофилированных деталей, арматуры, подков; тонкое, чистовое шлифование; сухая и влажная шлифовка на  ручных и автоматических машинах и роботах.

Высокоэластичный вал из пеноматериала устойчив к воздействию масел и кислот. Обеспечивает точный прижим. Эластичность увеличена за счет 40 мм покрытия.

Подходит для работы с лентами типа "J".

Внешний диаметр: 100-450 мм

Ширина: 20-200 мм

Твердость: мягкая и средняя

Высота покрытия: 40мм

Форма: 1-9

Typ А100 Plastflex

Контактный вал - пеноматериал- поверхность с желобками, алюминиевая оправка

Применение:  для сильноскругленных, спрофилированных деталей, арматуры, подков; тонкое, чистовое и контурное шлифование; сухая и влажная шлифовка на  ручных и автоматических машинах и роботах.

Высокоэластичный вал из пеноматериала устойчив к воздействию масел и кислот. Обеспечивает точный прижим. Эластичность увеличена за счет 40 мм покрытия.

Подходит для работы с лентами типа "J".

Внешний диаметр: 100-450 мм

Ширина: 20-200 мм

Твердость: мягкая и средняя

Высота покрытия: 40мм

Форма: 1-9

Typ А1

Контактный вал - ламели из хлопка, алюминиевая оправка - чистовое шлифование

Применение:  тонкое шлифование круглых и плоских изделий из стали и латуни, хирургических инструментов; сухая шлифовка на  ручных машинах.

Контактный вал обеспечивает  шлифование без вибрации и шума для создания гладкой поверхности без теней и видимых переходов.

Подходит для работы  лентами  типа "J-flex" с мелким зерном.

Внешний диаметр: 100-450 мм

Ширина: 30-100 мм

Твердость: мягкая и средняя

Typ А14 Permaflex

Контактный вал - ламели из пеноматериала, алюминиевая оправка

Применение:  тонкая обработка спрофилированных изделий; чистовое и холодное шлифование; сухая и влажная шлифовка на  ручных и автоматических машинах и роботах.

Высокоэластичный вал из пеноматериала устойчив к воздействию масел и кислот. Обеспечивает точный прижим и повторение формы изделия. Благодаря особому расположению ламелей обеспечивается охлаждение ленты, увеличивается срок использования леты.

Подходит для работы с лентами типа "J".

Внешний диаметр: 150-450 мм

Ширина: 30-150 мм

Твердость: мягкая и средняя

Высота покрытия: 20-45 мм

Форма: 1-9

Typ А15

Контактный вал - ламели из пеноматериала, алюминиевая оправка

Применение:  тонкая обработка сильно спрофилированных изделий; сухая шлифовка на  ручных и автоматических машинах и роботах.

Суперэластичный вал из опресованных хлопковых ламелей обеспечивает самый точный прижим и повторение формы изделия.

Подходит для работы с лентами типа "J".

Внешний диаметр: 150-450 мм

Ширина: 30-150 мм

Твердость: мягкая и средняя

Высота покрытия: 35-50 мм

Форма: 1-9

Typ А12

Контактный вал - ламели

Ламели из пеноматериала, ткани, резины или кожи, иногда комбинированные, гибкие на стальной оправке. Пеноматериал используется как центробежный материал, а ткань для его поддержки.

Для разной твердости варьируют материал и количество ламелей вала.

Внешний диаметр: 350-800 мм

Ширина: 20-100 мм

Кол-во групп ламелей:12/16/24/30/48

Типы групп ламелей:

- ткань

- ткань/пеноматериал

- ткань/ пеноматериал и резина

- кожа/ пеноматериал

- ткань/ пеноматериал/кожа

Typ А20

Контактный вал - слои с прострочкой

Применение:  обработка узких профилей, краев и щелей на ручных машинах и роботах.

Тканевые слои (поддерживающий материал) и пеноматериал (центробежный материал).

Центробежный материал "открывается" по мере разрыва прострочки. Чем больше остается нетронутой прострочка, тем тверже вал, тем менее профилированные и плоские изделия можно обрабатывать.

Внешний диаметр: 350 мм

Ширина: 5-20 мм

Тип слоя: - ткань

               - ткань/пеноматериал

Специальные валы

Возможно изготовление на заказ различных поворотных роликов, контактных валов небольших размеров, различной твердости покрытия на одном круге, оси, шпинделе; различных эластомеров  и  желобков специальных форм по индивидуальному эскизу.

Typ К

Контактный вал - слои с прострочкой

Все контактные валы на алюминиевой оправке могут быть изготовлены на пластиковой оправке. Отличительным преимуществом такой оправки является ее экономичная цена. Пластиковые оправки удобны в применении, использованные валы не нужно отправлять обратно для нанесения нового повторного покрытия. Иногда по технологическому процессу невозможно вернуть алюминиевую оправку в хорошем состоянии.

Контактные валы с пластиковой оправкой имеются только в стандартной комплектации.

HT-Typ A66/K               HT-Typ A10/K

HT-Typ A77/K               HT-Typ A90/K

HT-Typ A8/K                 HT-Typ A100/K

HT-Typ A11/K               HT-Typ A14/K

HT-Typ A9/K                 HT-Typ A15/K

Преимущества:

1) меньшая стоимость пластиковой оправки по сравнению с алюминиевой

2) экономия на транспортных расходах, не нужно затрачивать средства на доставку использованной алюминиевой оправки

3) пониженный износ станка, благодаря меньшему весу вала

4) быстрая остановка круга при выключении станка - более безопасная работа

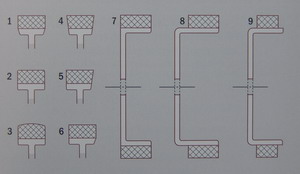

Виды форм

Виды желобков

Типы твердости по Шору

                 30° = очень мягкий

                 40° = мягкий

                 60° = средний

                 80° = твердый

                 90° = очень твердый
